Nangato a kinatibker nga espasio ti disenio ti nalag-an -Saving slide table .

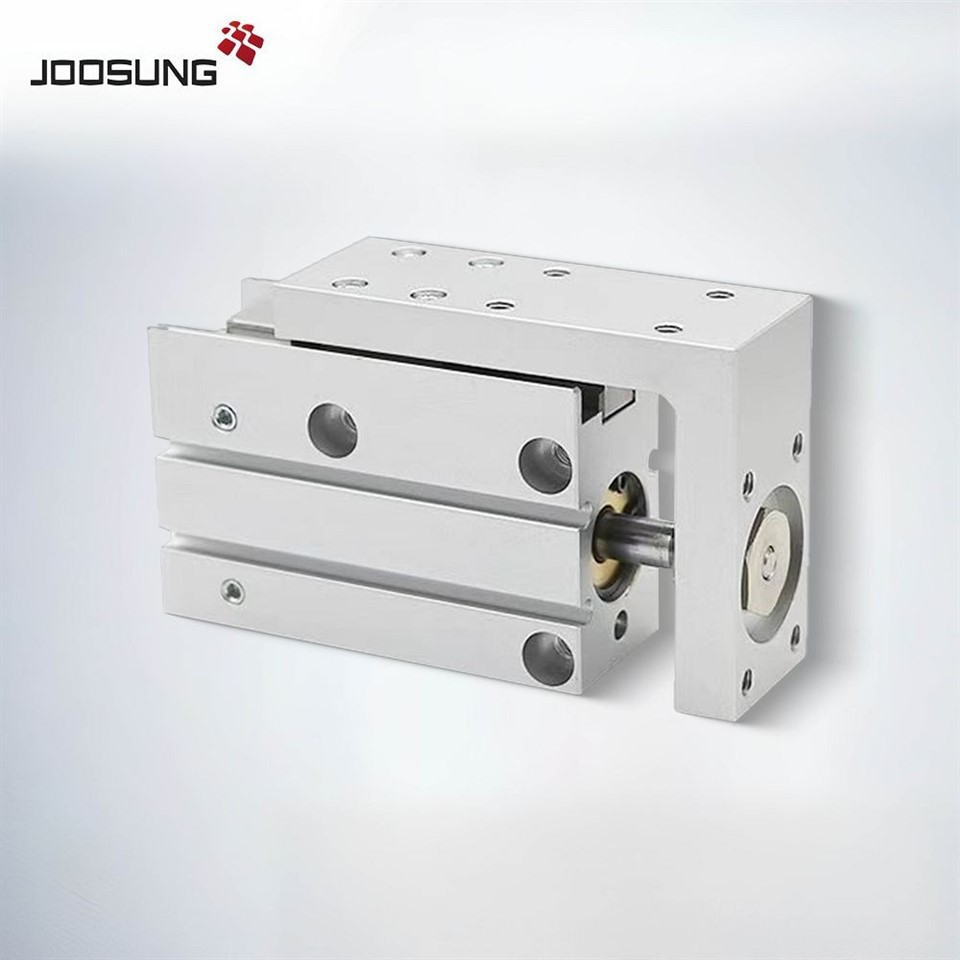

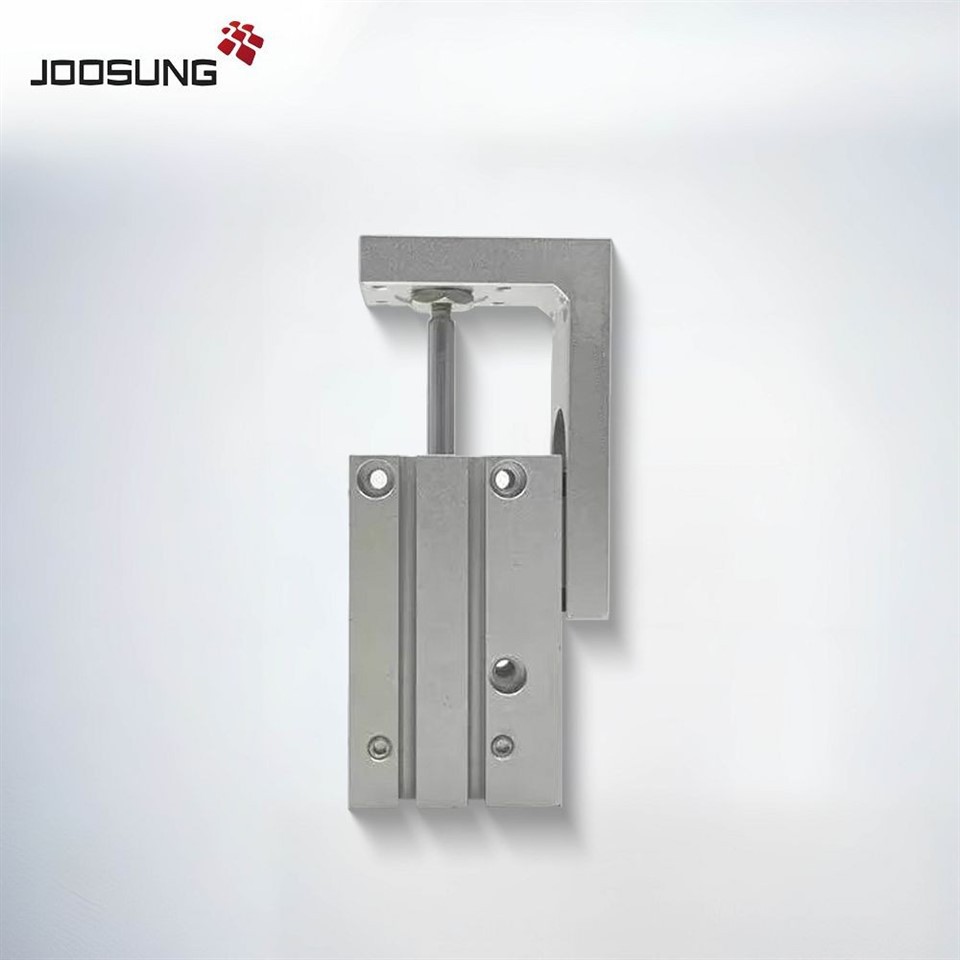

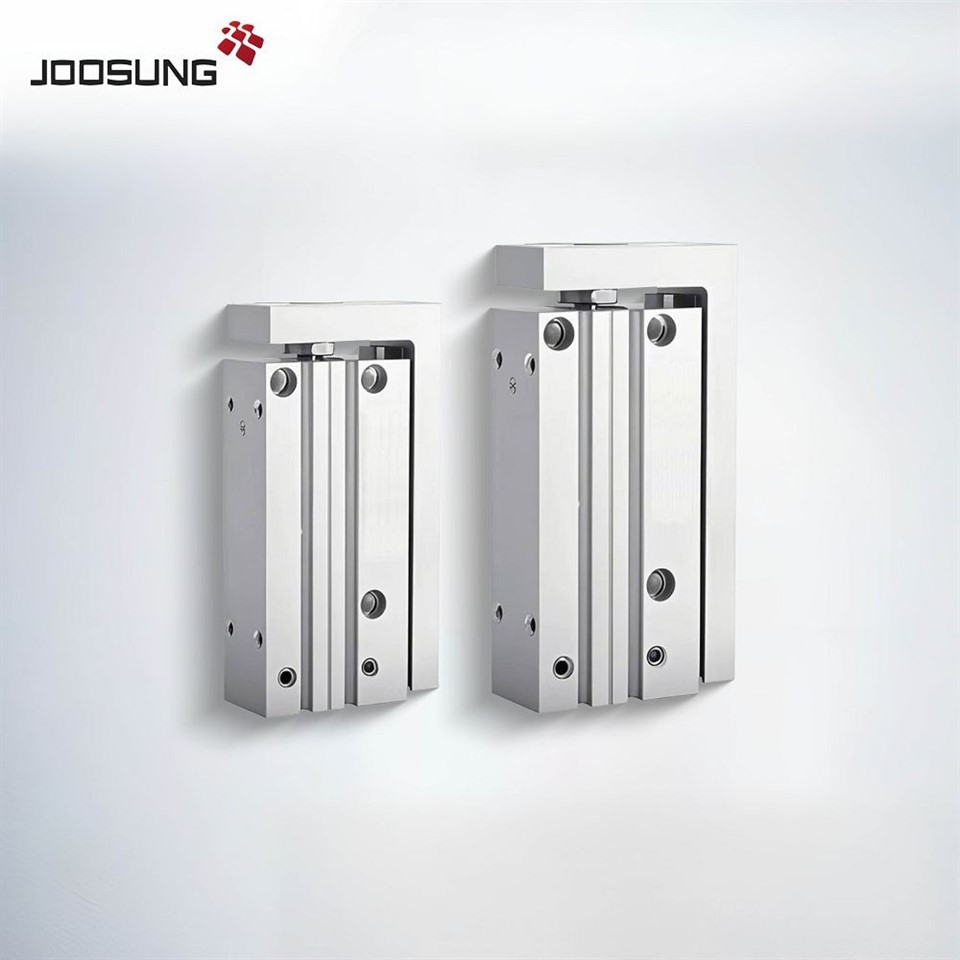

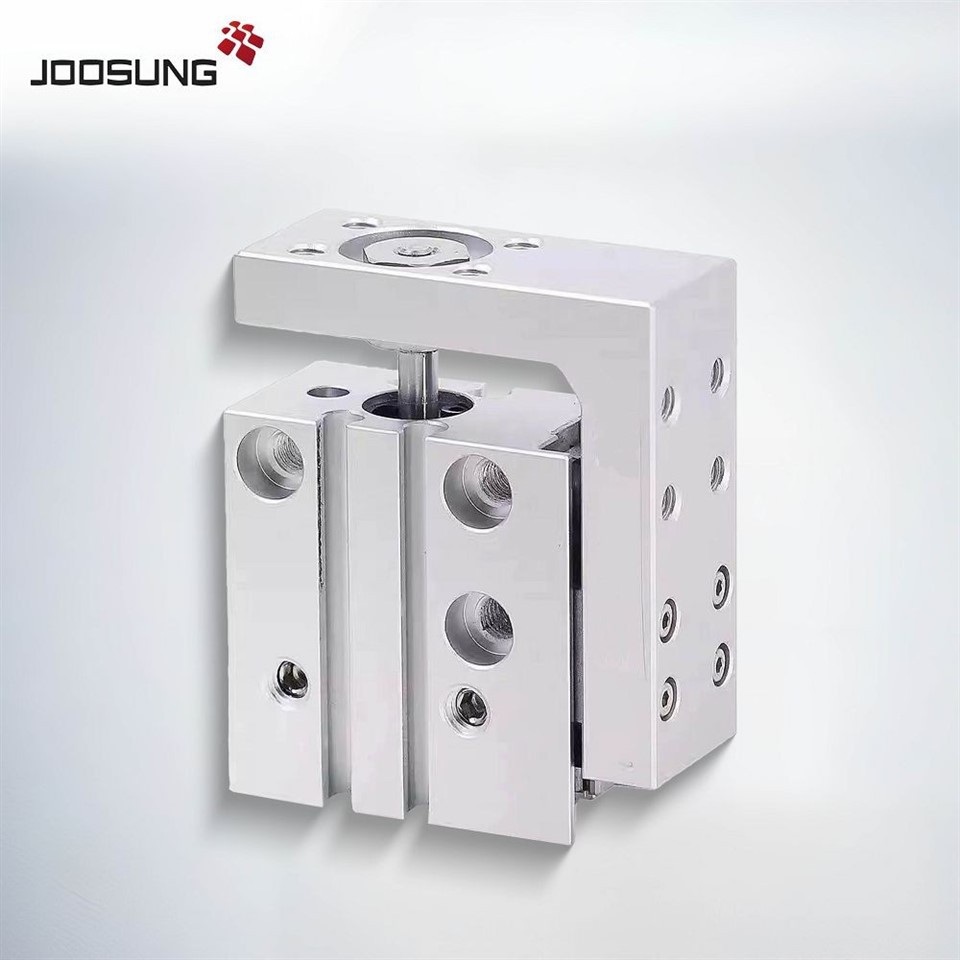

TiMXH series compact slide silindro .ket naibangon para iti .Nangato-Precision Linear a panaggunay .kadagiti limitado nga espasio. Itampokna ti maysa a .Baro a Nangato a Kinatibker Linear a Giya .ken maysa a nadisenio manen a nalag-an nga estruktura, a mangipaay iti napasayaat a panagaramid para kadagiti makalikaguman nga aplikasion. Babaen dagiti nalaka a maibagay a pagpilian ti tubo ken naparang-ay a kapasidad ti kanito, ti serye ti MXH ket nasayaat para kadagiti kompakto a sistema ti automation ken multi-Axis motion setups.
|
Kasano ti ag-order iti MXH Series Pneumatic Cylinder . |
|||
|
MXH . |
10 |
60 |
Z |
|
Bore ti kadakkelna . |
Silindro nga istrok . |
||
|
MXH:Compact nga slide . |
6 |
5 10 |
|
|
10 |
15 20 |
||
|
16 |
25 30 |
||
|
20 |
40 50 60 |
||
Agsapsapul iti maysa a .Super compact, precision slide cylinder .Para iti proyektom nga automation?
TiMXH Series Low Profile Slide Lamisaan Silindro .Dagiti itukon .Nangato a kinatibker, doble a kinatalged ti riles ., kenEspasio-Disenyo ti panagsalbar .Para kadagiti kaaduan a makalikaguman nga aplikasionmo.
Kontaken kami ita nga aldaw .tapno maala ti .MXH datasheet, 3D CAD a modelo, ken dagiti naitunos a naadaw a sasao .Para kadagiti kasapulanyo nga automation!
|
Dagiti Espesipikasion . |
||||
|
Bore nga kadakkel (mm) . |
6 |
10 |
16 |
20 |
|
Likido |
Angin |
|||
|
Aksion |
Doble nga pag-aksyon . |
|||
|
Ti kadakkel ti puerto ti tubo . |
M5x 0.8 |
|||
|
Kabassitan a presion ti panagpataray . |
0.15 MPa . |
0.06 MPa . |
0.05 MPa . |
|
|
Maximum a presion ti panagpataray . |
0.7 MPa . |
|||
|
Presion ti Pammaneknek . |
1.05 MPa . |
|||
|
Temperatura ti aglawlaw ken pluido . |
Awan ti auto switch: -10 agingga iti 70℃. |
|||
|
Ti kapartak ti piston . |
50 agingga iti 500 mm/s . |
|||
|
maipalubos nga enerhia ti kinetiko (J) . |
0.0125 |
0.025 |
0.05 |
0.1 |
|
Pagpalangis . |
Non-lube . |
|||
|
Pungan |
Goma a bumper iti agsumbangir a murdong . |
|||
|
Panaganus iti kaatiddog ti istrok . |
+1.0 |
|||
|
Auto nga pag-switch . |
Solid nga estado nga auto switch d-m9,m9w . |
|||
|
Modelo ti serye . |
Dagiti magun-od a modelo . |
|
MXH6. Dagiti serie |
MXH6-5,MXH6-10,MXH6-15,MXH6-20,MXH6-25,MXH6-30,MXH6-40,MXH6-50,MXH6-60 |
|
MXH10. Dagiti serie |
MXH10-5,MXH10-10,MXH10-15,MXH10-20,MXH10-25,MXH10-30,MXH10-40,MXH10-50,MXH10-60 |
|
MXH16. Dagiti serie |
MXH16-5,MXH16-10,MXH16-15,MXH16-20,MXH16-25,MXH16-30,MXH16-40,MXH16-50,MXH16-60 |
|
MXH20. Dagiti serie |
MXH20-5,MXH20-10,MXH20-15,MXH20-20,MXH20-25,MXH20-30,MXH20-40,MXH20-50,MXH20-60 |
