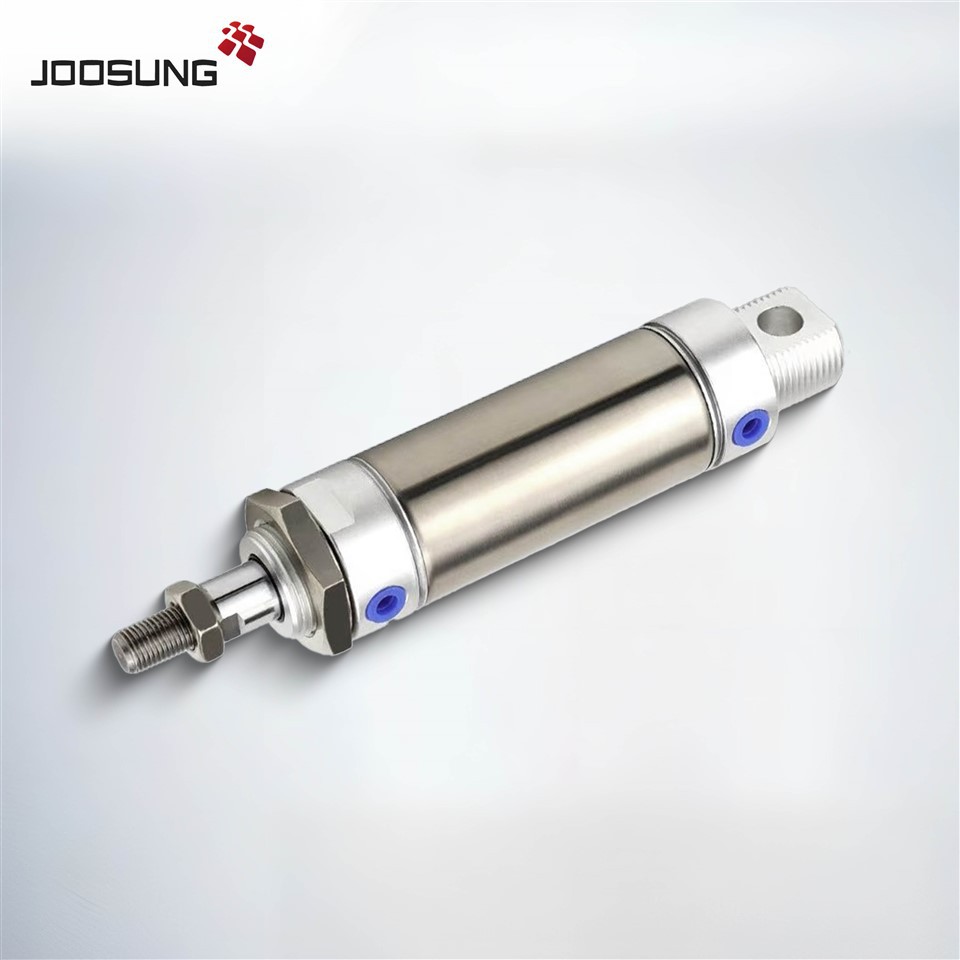

Ti MF Series Stainless Steel Mini Cylinder ket nai-inheniero segun ti JIS Standard ken nadisenio para iti espasio-dagiti nainget a sistema ti pneumatic. Babaen ti nagtimbukel a tubo ti asero nga awan ti rugitna, dua a-ti estruktura ti panagselio ti dalan nga addaan iti pagurnongan ti lana, ken naibangon-iti anti-Epekto a pad, ti silindro ti MF ket mangited ti naannayas, mapagtalkan nga operasion bayat a mangsebseb ti direksional a panagkigtot bayat ti panagbaliktad ti stroke.
Ti kompakto a pormana-ababa ngem ti ISO 6432 a silindro ti katupag a bore ken stroke-ket mangaramid daytoy a nasayaat para iti kompakto a makinaria, automation ti laboratorio, ken dagiti aglawlaw ti taraon wenno semikonduktor a kasapulan ti panagandur ti panagrunaw ken kinadalus .
|
Kasano ti ag-order iti MF Series Pneumatic Cylinder . |
||||||
|
M |
F |
32 |
50 |
20 |
S |
cm . |
|
Modelo |
Bore ti kadakkelna . |
Silindro . |
Mabalbaliwan nga istrok . |
Magnet . |
Likud nga akkub . |
|
|
F:Mini Silindro(Doble nga Pag-acting) . |
20mm . |
Saan daytoy a kodigo . |
Blangko:awan ti magnet . |
Ca:Pivot Tipo . |
||
|
FC:Mini Silindro(Doble nga Agtigtignay nga addaan iti Cushion) . |
||||||
|
SF:Mini Silindro(maymaysa nga Pag-acting Push) . |
25mm . |
|||||
|
TF:Mini Silindro (maymaysa nga pag-acting pull) . |
||||||
|
FD:Mini nga Silindro(Doble nga Barya) . |
32mm . |
S:Addaan iti magnet . |
Saan daytoy a kodigo . |
|||
|
fcd:mini silindro(doble nga baras nga may cushion) . |
||||||
|
FJ:Mini Silindro (Adjustable nga stroke) . |
40mm . |
10 20 30 40 50 75 100 |
||||
|
FCJ:Mini Silindro (Adjustable nga stroke nga may cushion) . |
||||||
Agsapsapul iti maysa a .Natibker ken kompakto nga asero a di aglati a silindro .Para iti nairut a -Space pneumatic system-mo?
TiMF Series Mini Silindro .Mangitukon kadagiti JIS-dagiti agtungtungpal a dimension, anti-panagpabassit ti epekto, ken nangato a panagandur ti panagrunaw iti maysa nga espasio-mangsalbar iti disenio.
Kontakenmi ita para kadagiti datasheet, modelo ti CAD, ken dagiti kostumbre a panagisaad wenno dagiti pagarigan a sitas!
|
Espesipikasion . |
|||||
|
Bore nga kadakkel(mm) . |
20 |
25 |
32 |
40 |
|
|
Tipo ti panagakto . |
Doble nga aktor,doble nga nag-acting sa cushion,maymaysa nga aktor . |
||||
|
Likido |
air(a masala babaen ti 40μm nga elemento ti pagsala) . |
||||
|
Panag-operate . |
Doble nga pag-aksyon . |
0.15 ~ 1.0mpa (22 ~ 145psi)(1.5 ~ 10.0bar) |
|||
|
Agmaymaysa nga aktor . |
0.2 ~ 1.0mpa (28 ~ 145psi)(2.0 ~ 10.0bar) |
||||
|
Presion ti Pammaneknek . |
1.5mpa (215psi)(15bar) |
||||
|
degree ti temperatura . |
-20~70 |
||||
|
Sakup ti kapartak mm/s . |
Doble nga Pag-amosan:30 ~ 800 Single nga Pag-amitlo:50 ~ 800 |
||||
|
Panaganus iti stroke . |
0~150+16°>150+1;5 |
||||
|
Tipo ti Cushion . |
MFC/MFCD/MFCJ Series:Variable Cushion;Sabali a Serye:Bumper |
||||
|
kadakkel ti puerto [nota1]. |
1/8" |
1/4" |
|||
|
Modelo ti serye . |
Dagiti magun-od a modelo . |
|
MF20 nga Serye . |
MF20-25,MF20-50,MF20-75,MF20-80,MF20-100,MF20-125,MF20-150,MF20-160 MF20-175,MF20-200,MF20-250,MF20-300,Mf20-250,Mf20-300, MF20-250,Mf20-300, MF20-250,Mf20-300, MF20-250,Mf20-300, MF20-250,Mf20-200,Mf20-250,Mf20-200, MF20-250,Mf20-300, MF20 |
|
MF25 nga Serye . |
MF25-25,MF25-50,MF25-75,MF25-80,MF25-100,MF25-125,MF25-150,MF25-160 MF25-175,MF25-200,MF25-250,MF25-300,MF25-350,MF25-400,MF25-450 |
|
MF32 nga Serye . |
MF32-25,MF32-50,MF32-75,MF32-80,MF32-100,MF32-125,MF32-150,MF32-160 MF32-175,MF32-200,MF32-250,MF32-300,MF32-350,MF32-400,MF32-450 |
|
MF40 nga Serye . |
MF40-25,MF40-50,MF40-75,MF40-80,MF40-100,MF40-125,MF40-150,MF40-160 MF40-175,MF40-200,MF40-250,MF40-300,MF40-350,MF40-400,MF40-450 |
