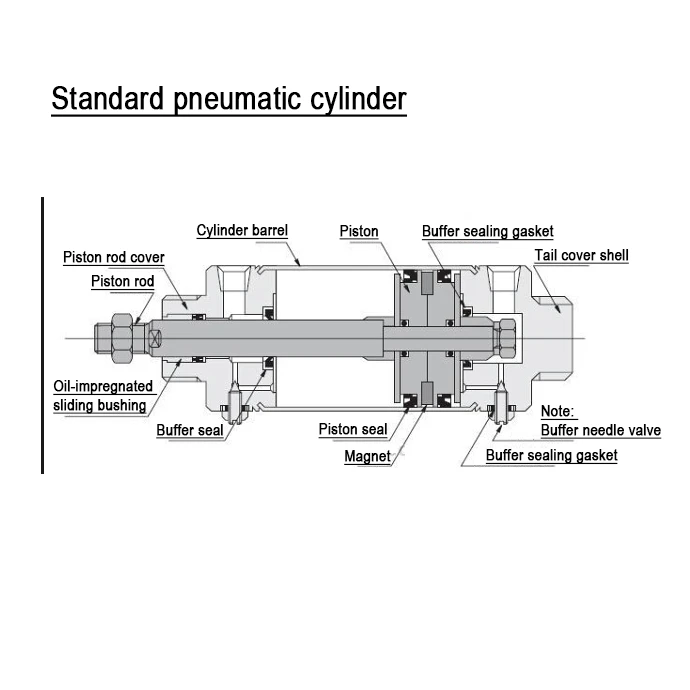

Diagrama ti akin-uneg nga estruktura ti Pneumatic cylinder
Ti Pneumatic cylinder ket buklen ti Pneumatic cylinder barrel, end cover, piston, piston rod ken dagiti paset ti panagselio. Ti akin-uneg nga estrukturana ket naipakita iti pigura:
Detalyado a pannakaiyam-ammo ti estruktura ken komposision ti Pneumatic cylinder
1) Pneumatiko a bariles ti silindro
Ti makin-uneg a diametro ti bariles ti silindro ti Pneumatic ket mangibagi ti kadakkel ti puersa ti panagruar ti silindro ti Pneumatic. Ti piston ket rumbeng nga ag-slide nga agsublisubli a naannayas iti Pneumatic cylinder barrel, ken ti rabaw a kinarugso ti akin-uneg a rabaw ti Pneumatic cylinder barrel ket rumbeng a dumanon iti Ra0.8 μ m. Para iti asero a tubo Pneumatic cylinder barrel, ti makin-uneg a rabaw ket rumbeng met a maplatado iti natangken a chromium tapno maksayan ti frictional resistance ken pannakasuot, ken tapno malapdan ti rust. Ti material ti bariles ti silindro ti Pneumatic ket saan laeng a nangato-pigsana a tubo ti asero ti karbon, ngem nangato pay-pigsana nga aluminum alloy ken gambang. Dagiti babassit a Pneumatic cylinder ket naaramid kadagiti stainless steel a tubo. Para kadagiti Pneumatic cylinder nga addaan kadagiti magnetic switch wenno dagitoy a maus-usar kadagiti corrosion-resistant nga aglawlaw, dagiti bariles ti Pneumatic cylinder ket rumbeng a naaramid kadagiti materiales a kas ti stainless steel, aluminium alloy wenno gambang. Ti napagtipon a singsing ti panagselio ket maus-usar iti Pneumatic cylinder piston tapno magun-od ti bidirectional sealing. Ti piston ken ti piston rod ket agkonektar babaen kadagiti rivet nga awanan kadagiti nuts.
2) End cover
Ti end cover ket addaan kadagiti intake ken exhaust port, ken dadduma ket addaan met iti buffer mechanism iti uneg ti end cover. Ti side end cover ti rod ket addaan iti sealing ring ken dust-proof ring tapno malapdan ti panagruar ti angin manipud iti piston rod ken tapno malapdan ti ruar a buli a sumrek iti Pneumatic cylinder. Naited ti guide sleeve iti side end cover ti rod tapno mapasayaat ti guiding accuracy ti Pneumatic cylinder, makaawit iti bassit a lateral load iti piston rod, mapabassit ti agpababa a panagkurba no umatiddog ti piston rod, ken mapaatiddog ti service life ti Pneumatic cylinder. Dagiti manggas ti giya ket kadawyan a naaramid kadagiti sintered oil-impregnated alloys wenno agpasango-inclined a gambang a casting. Idi un-unana, dagiti kalub ti ngudo ket gagangay a naaramid iti malleable cast iron. Ita, tapno maksayan ti dagsen ken malapdan ti rust, masansan a maus-usar ti aluminum alloy die-casting. Dadduma a micro Pneumatic cylinder ket naaramid iti gambang.
3) Piston nga
Ti piston ket isu ti paset ti presion-a mangibaklay iti Pneumatic cylinder. Tapno malapdan ti panagruar ti gas iti nagbaetan ti kannigid ken kannawan a siled ti piston, naipaay ti piston sealing ring. Dagiti wear-resistant a singsing iti piston ket mabalin a mangpasayaat ti panangiturong ti Pneumatic cylinder, mangkissay ti pannakasuot ti piston sealing ring, ken mangkissay ti frictional resistance. Dagiti singsing a naandur iti pannakasuot-ket naaramid kadagiti materiales a kas ti polyurethane, polytetrafluoroethylene, ken tela-napatibker a sintetiko a resina. Ti kalawa ti piston ket maikeddeng babaen ti kadakkel ti sealing ring ken ti kasapulan a kaatiddog ti sliding part. Ababa unay ti sliding part, a nalaka laeng a pakaigapuan ti nasapa a pannakasuot ken pannakaipit. Dagiti materiales a gagangay a maus-usar para kadagiti piston ket ti aluminum alloy ken cast iron. Para kadagiti babassit a Pneumatic cylinder, dagiti piston ket naaramid iti gambang.
4) Piston nga baras
Ti piston rod ket isu ti kapapatgan a puersa-a mangawit a paset iti Pneumatic cylinder. Gagangay, ti nangato-karbon nga asero ket maus-usar, nga addaan ti rabawna a naagasan babaen ti natangken a kromio a plating, wenno ti asero a di agrupsa ket maus-usar tapno malapdan ti pannakarunaw ken mangpasayaat ti panagandur ti pannakasuot ti singsing ti panagselio.
5) Singsing ti panagselio
Ti pannakaselio dagiti paset iti agturong wenno agsinnumbangir a panaggaraw ket maawagan iti dinamiko a panagselio, ken ti pannakaselio dagiti agtalinaed a paset ket maawagan iti estatiko a panagselio. Dagiti pamay-an ti koneksion iti nagbaetan ti Pneumatic cylinder barrel ken ti end cover ket kangrunaan a mairaman dagiti sumaganad a kita: integral type, riveted type, threaded connection type, flange type, ken pull rod type.
6) No ag-operate ti Pneumatic cylinder, agpannuray daytoy iti oil mist iti compressed air tapno mapabanglo ti piston. Adda met ti bassit a bilang dagiti self-lubricating a Pneumatic cylinders.
Iti ngato ket Internal structure diagram ti Pneumatic cylinder, detalyado a pannakaiyam-ammo ti Pneumatic cylinder structure composition content, tapno maammuan ti ad-adu pay a mainaig nga impormasion ket magun-od itihttps://www.joosungauto.com/ ..
